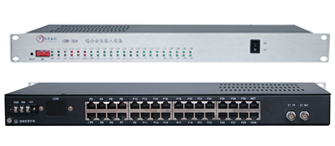

IDM-30A綜合業務復用設備
IDM-30A通過同軸電纜傳輸介質完成用戶終端設備之間或用戶終端設備與公用電話交換網的連接。利用局端交換機配備的2M數字中繼口或模擬用戶口資源，通過IDM設備將話音和數據業務延伸到各用戶區域，起到代替偏遠小局，實現越界放號，緩建交換局的作用；或者在市區內解決雙絞線在頻帶與傳輸距離的制約，使交換局的服務范圍加大。IDM-30A可廣泛應用于電信數據業務、電力、銀行、公安、部隊等部門公用電話網接入或專線信息傳輸。
產品特性：
采用19 英寸1U 標準機箱；
提供標準定義的30 個用戶接口；
豐富的64K 用戶接口，可任意配置20 多種接口卡；
可以配置n×64K 的V.35/V.11 或以太網用戶接口；
面板上擁有完善的功能控制開關和告警指示功能；
擁有簡潔完善的網管功能,可以對設備進行在線實時監控。
技術規格：
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
n×64Kbps（n≤30） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz～3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz～3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC-48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
0ºC～40ºC |
相對濕度 |
≤90%（無凝結） |
產品尺寸
|
長度*深度*高度 |
440×230×45(mm) |

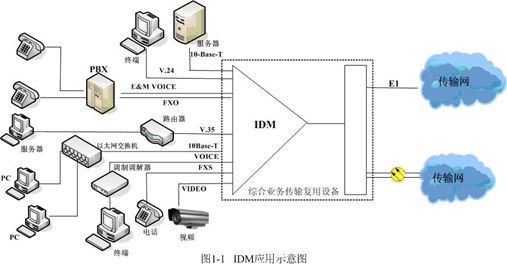

應用示例
|
型號
|
功能簡述
|
|
IDM-TDE設備采用獨立結構,在1組E1上傳輸2路語音
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，4個通用插槽，1個擴展插槽�？梢蕴峁�8+1路64K或n×64K用戶接口，可以可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，15個通用插槽�？梢蕴峁�30路64K用戶接口，可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，30路電話接口
|
|
|
4組E1透明傳輸接口，120路電話接口，本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸的可靠性。
|
|
|
完成最大8個E1信號處理的PCM復用設備,采用19英寸6U標準機箱，13個插槽(2個CMU槽、8個USER槽、2個PRU槽、1個擴展槽）。可以提供240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
|
完成最大24路E1信號處理的PCM復用設備,采用19英寸6U標準機箱，15個插槽（6個CMU槽、6個USER槽、2個PRU槽、1個擴展槽）可以提供180路64K+24路n×64K的用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
