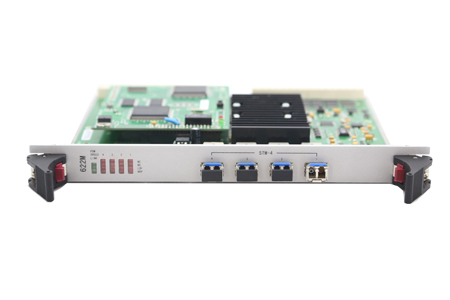

622M匯聚盤
概述
STM-4盤可以向上游匯聚的STM4_CONV盤，此時具有雙盤互備份功能。此時插在P1~P4槽位時所有的業務可以交叉到 ODXC盤上，從而可以中轉到其他支路盤上。
STM-4盤向下游提供接入時作為業務支路盤STM4_BRAN。此時可以插在任意（1-4、8、11）支路盤的位置。作為支路盤時可以通過衛星盤或附屬后盤將整個盤上的帶寬映射到100M以太網或1000M以太網上。
STM4_CONV盤工作原理
STM4_CONV盤的雙盤互備份工作原理
當上圖中P3、P4槽位的支路盤用作雙盤互備份時，兩個盤作為一個整體（一主、一從）操作，并與光口外部所聯接設備組成環網系統；主、備盤光口作為一個整體，采用業務雙發選收的機制進行業務傳輸；主盤收、發業務全啟動、備盤只啟動發的業務；基于環網保護原理，當主盤出現問題時，會自動切到備盤上進行業務傳輸，此時，備盤上的收發業務全部啟動。

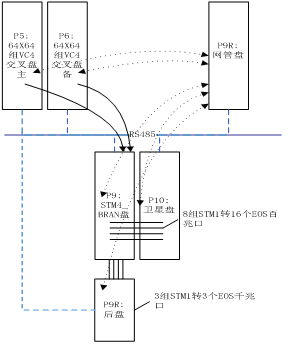

STM4_BRAN盤工作原理
STM4作為支路盤時可以通過盤間連接線與衛星盤或后盤相連，這樣可以從622M的SDH上提供更多帶寬的以太網通道。
